Motoren bürstenlos und getriebelos
auch mit Reifenmontage für Transportaufgaben
nicht nur im industriellen Bereich

Neu

Technische Daten:

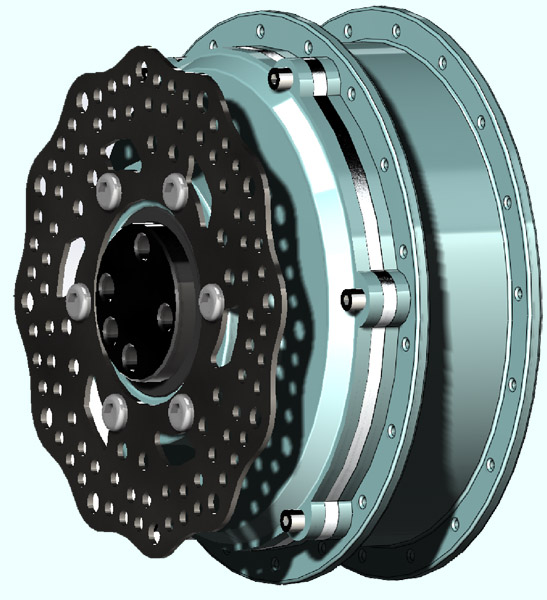

Typ SYM-36-50GEB / GES

leistungsstarker Getriebemotor als Felgenmotor oder zum Einspeichen

Leistung(S1) 300-450W (Verwendbar von 24-48V)
Drehzahl Leerlauf: 2,4rpm/V - 85U/Min bei 36V
Drehmoment im optimalen Lastbereich ca 30-45 Nm
Lochkreis 51mm mit 4xM8, grösste Motorbreite 124mm
Durchmesser Speichenlochkreis 167mm beim GES und 8" Felge beim GEB

Datenblatt GEB, Datenblatt GES und 3D-Mdell vom GEB und vom GES (PDF)

Neu

Typ SYM-36-20DGB

Getriebemotorrolle mit doppelter Untersetzung

Motor mit hohem Drehmoment bei geringen Drehzahlen
glatte Oberfläche, daher gut für Riemenantriebe geeignet
Mit 6 Schrauben lässt sich eine Bremsscheibe oder ähnliches anbringen.

Leistung 250W
Nennspannung:24V-60V
Drehzahl unter Last: 1,5 rpm/V - 54U/Min bei 36V
Drehmoment im optimalen Lastbereich ca 80 Nm
Rollenmesser 136mm, Einbaubreite 158mm
passende Bremsscheibe erhältlich

Maßzeichnung und 3D-Zeichnung zu diesem Motor (PDF)

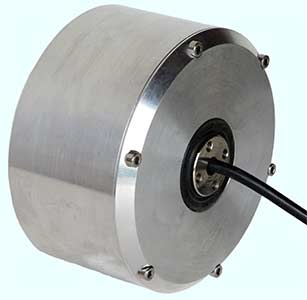

Typ SYM-36-20DE & SYM36-20WA

Motorrolle für einseitige Montage

Direktgetriebener Motor, der sich durch glatte Oberfläche gut für Rienmenantriebe eignet

Leistung 200W
Nennspannung:24V-60V
Drehzahl unter Last: 6,4rpm/V - 230U/Min bei 36V
Drehmoment im optimalen Lastbereich ca 15 Nm
Außendurchmesser 118mm, Einbaubreite 73mm

Maßzeichnung und 3D-Zeichnung zu diesem Motor (PDF)
Datenblatt mit Maßzeicnung der Variante mit Befestigungsmöglichkeit auf beiden Seiten (PDF)

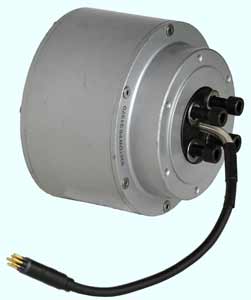

Typ SYM-36-20GE

Getriebemotorrolle für einseitige Montage

Der Motor hat ein eingebautes geräuscharmes Planetengetriebe, Freilauf möglich
Durch die glatte Oberfläche eignet er sich gut für Riemenantriebe
Mit 6 Schrauben lässt sich eine Bremsscheibe oder ähnliches anbringen.

Leistung 250W
Nennspannung:24V-60V
Drehzahl unter Last: 5,1rpm/V - 185U/Min bei 36V
Drehmoment im optimalen Lastbereich ca 16 Nm
Rollenmesser 130mm, Einbaubreite 112mm
passende Bremsscheibe erhältlich

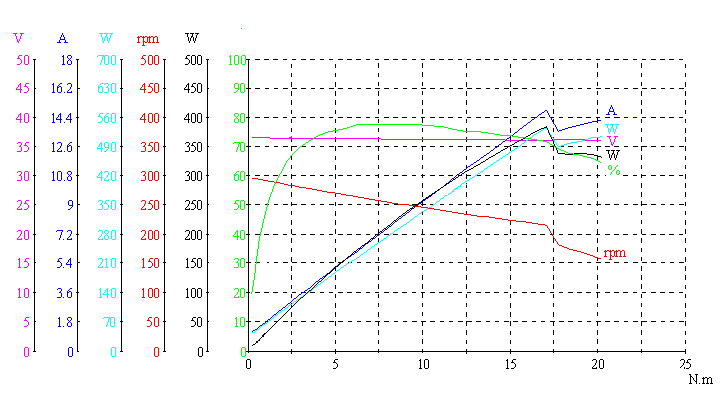

Maßzeichnung: * Kennlinie

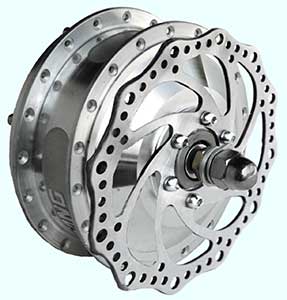

Typ SYM-36-25GV, GH

Motor zum Einspeichen mit Getriebe

Der Motor hat ein eingebautes geräuscharmes Planetengetriebe
mit Freilauf und ist so trotz seiner hohen Leistung sehr kompakt.
Es lässt sich eine Bremsscheibe anbringen und es ist eine Ausführung
mit Gewindeflansch zum Aufschrauben von Zahnkränzen (GH)

Leistung (S1)250 W 36V (Verwendbar von 24-48V)
Drehzahl unter Last: 8 rpm/V - 290 U/min bei 36V
Drehmoment im optimalen Lastbereich ca 16 Nm

geschlossenes Gehäuse IP65
Lochkreis für 36 Speichen zur Montage von Standardfelgen

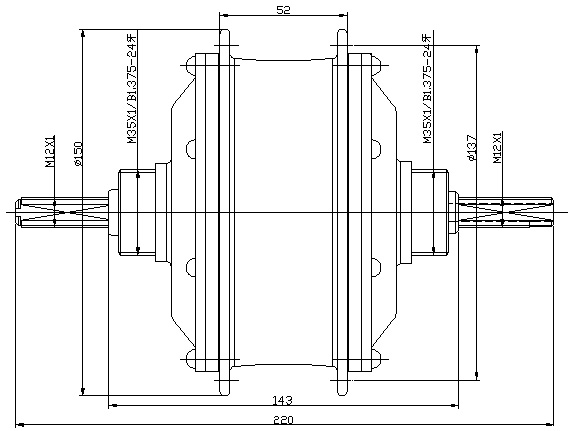

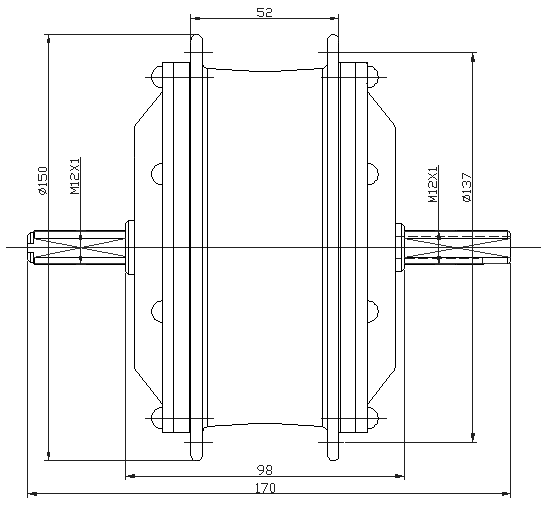

Maßzeichnung: Vorderrad GV * Hinterrad GH * Kennlinie

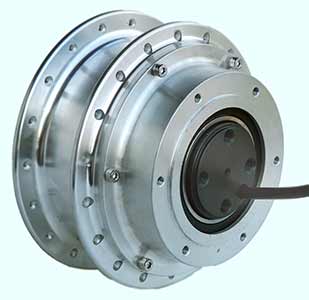

Typ SYM-36-25 GEB

Einseitig montierbarer Motor mit Getriebe

Der Motor mit geräuscharmen Planetengetriebe und Freilauf
kann mit 4 Schrauben einseitig aufgehängt werden.
Die Bauform GEB ist mit einer Bremsscheibe versehen.

Leistung (S1)250 W 36V (Verwendbar von 24-48V)
Drehzahl unter Last: 7,5 rpm/V - 270 U/min bei 36V
Drehmoment im optimalen Lastbereich ca 16 Nm

geschlossenes Gehäuse IP65
Lochkreis für 36 Speichen zur Montage von Standardfelgen

Datenblatt * Kennlinie

Typ SYM-36-25ZQ, ZE, ZQS, ZHS

Leistung (S1) 250 W 36V (Verwendbar von 24-48V)
Drehzahl unter Last: 6,9 rpm/V - 250 U/min bei 36V
Drehmoment im optimalen Lastbereich ca 17 Nm

geschlossenes Gehäuse IP65
Lochkreis für 36 Speichen zur Montage von Standardfelgen

weiter mögliche Ausführungen: · Befestigungsbohrung für Scheibenbremse (ZQS, ZHS)
· einseitige Aufhängung (ZE) Befestigungsflansch mit 4xM8 Schrauben

Datenblatt zu diesem Motor (PDF) Maßzeichnung: Vorderrad ZQ

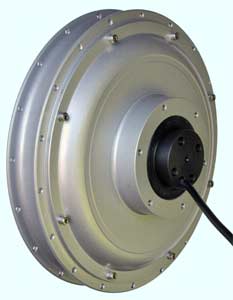

Typ SYM-36-50ZE

Leistung (S1) 500 W 36V (Verwendbar von 24-48V)
Drehzahl unter Last: 6,9 rpm/V - 250 U/min bei 36V
Drehmoment im optimalen Lastbereich ca 25 Nm

geschlossenes Gehäuse IP65
Einseitige Aufhängung

Lochkreis für 36 Speichen zur Montage von Standardfelgen
Spezielle Bremsscheibe montierbar

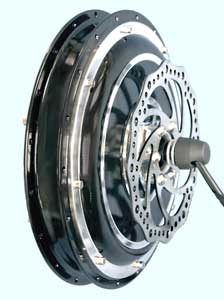

Typ SYM-36-50ZQ, ZH, ZVB, ZHB

Leistung (S1) 500 W 36V (Verwendbar von 24-48V)
Drehzahl unter Last: 6,9 rpm/V - 250 U/min bei 36V
Drehmoment im optimalen Lastbereich ca 25 Nm

geschlossenes Gehäuse IP65
Lochkreis für 36 Speichen zur Montage von Standardfelgen

Ausführung mit Gewindeflansch zum Aufschrauben von Zahnkränzen (ZH)
Ausführung mit Befestigungsmöglichkeit für Bremsscheiben (xxB)

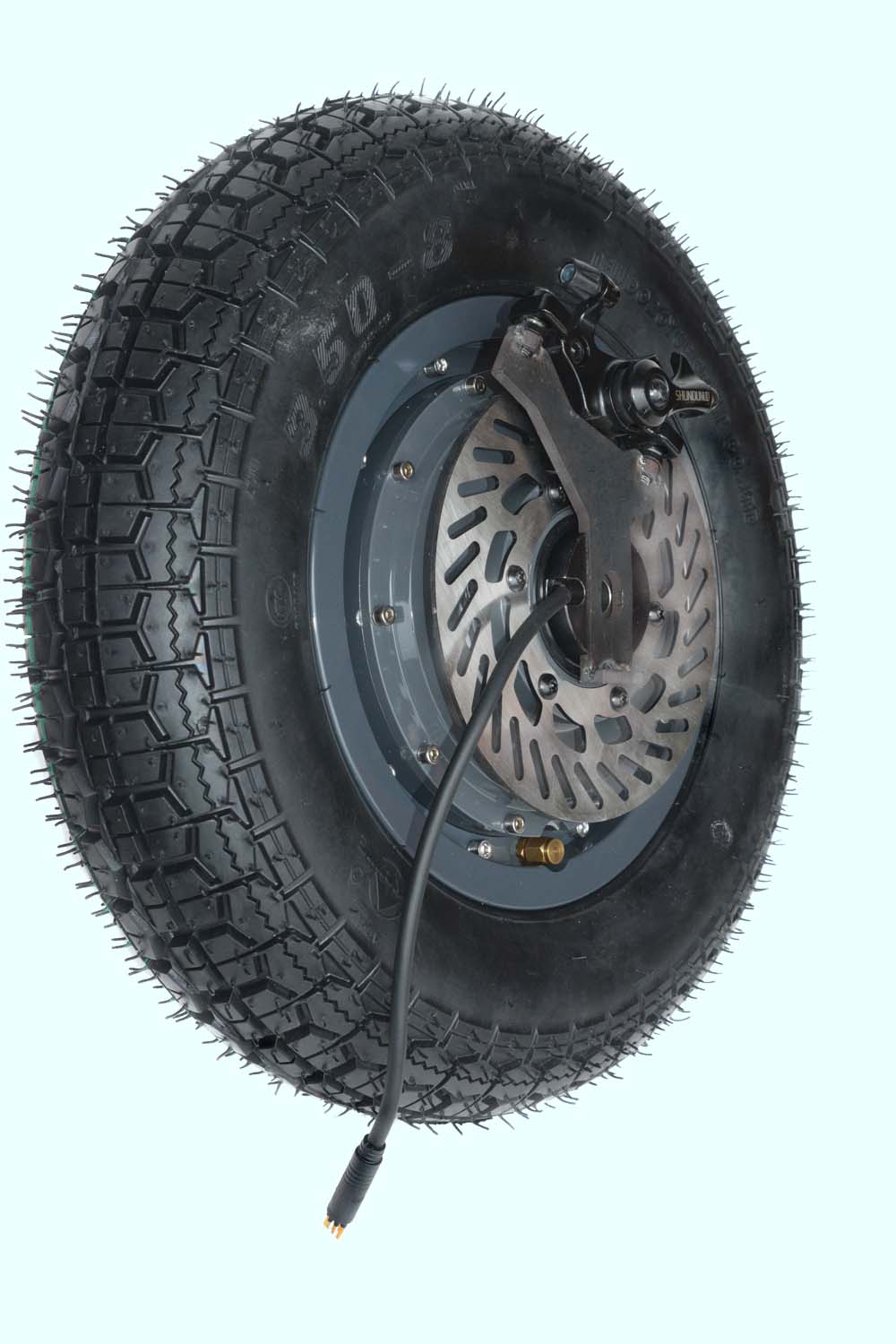

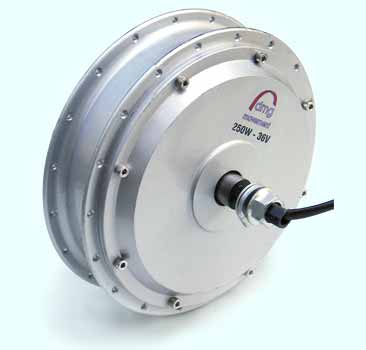

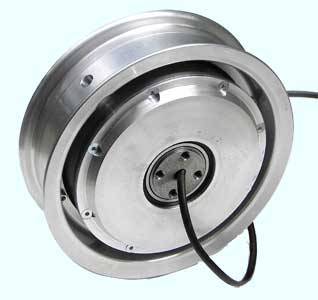

Typ SYM-36-25ZS; 25ZSB

Leistung (S1) 250 W 36V (Verwendbar von 24-48V)
Drehzahl unter Last: 6,9 rpm/V - 250 U/min bei 36V
Drehmoment im optimalen Lastbereich ca 17 Nm

geschlossenes Aluminiumgehäuse IP65

Einseitige Aufhängung auch mit Bremsscheibe
Reifen 8' mit Schlauch montierbar

Maßzeichnung und Datenblatt zu diesem Motor (PDF)

Typ SYM-36-80 ZE

Leistung (S1) 800 W 36V (Verwendbar von 24-48V)
Drehzahl unter Last: 7,2 rpm/V - 260 U/min bei 36V
Drehmoment im optimalen Lastbereich ca 35 Nm

Geschlossenes Aluminiumgehäuse IP65

Einseitige Aufhängung
Reifen 8' mit Schlauch montierbar
spezieller flacher Breitreifen auf Anfrage erhältlich

Maßzeichnung und Datenblatt zu diesem Motor (PDF)

Typ SYM48-25-1000PU

Schwerlastmotorrolle mit PU-Belag

Leistung 300W
Nennspannung:24V-60V
Drehzahl unter Last: 6,4rpm/V - 230U/Min bei 36V
Drehmoment im optimalen Lastbereich ca 15 Nm
Außendurchmesser am Belag 150mm, Rollenbreite 86mm
auch für Bremsscheibenmontage erhältlich

Maßzeichnung

Typ SYM48-80-2000PU

Schwerlastmotorrolle mit PU-Belag

Leistung 800W
Nennspannung:24V-60V
Drehzahl unter Last: 6,4rpm/V - 230U/Min bei 36V
Drehmoment im optimalen Lastbereich ca 40Nm
Außendurchmesser am Belag 200mm, Rollenbreite 100mm
auch für Bremsscheibenmontage erhältlich

Maßzeichnung

Typ B36WSJ500V16, H16

Leistung (S1) 500 W 36V (Verwendbar von 24-48V)
Spitzenleistung bis 800W
Drehzahl unter Last: 8,5 rpm/V - 300 U/min bei 36V
max Motorbreite 65mm
Gabelabstand 100 und 135mm, Achse M14x1

Mit integrierter 16' Felge auch für Breit und Ballonreifen geeignet
Spritzguss-Alugehäuse IP65

Ausführung mit Gewindeflansch zum Aufschrauben (LH, LHF)
von Zahnkränzen oder Bremse erhältlich.



Typ SYM36-80ZEB

Felgenmotor mit Bremsscheibe

Leistung: 800W
Nennspannung:36V-60V
Drehzahl unter Last: 7,2 rpm/V - 260 U/min bei 36V
Drehmoment im optimalen Lastbereich ca. 40 Nm
Geschlossenes Aluminiumgehäuse IP65

Einseitige Befestigung mit Flansch, Ideal für beidseitig angetriebene Fahrzeuge
Breitreifen 8' mit Schlauch montierbar

 Kennlinie 36V  Kennlinie 48V zu diesem Motor

Typ SYM48-80ZN

Felgenmotor mit Bremsscheibe

Leistung: 800W
Nennspannung:36V-60V
Drehzahl unter Last: 7,2 rpm/V - 260 U/min bei 36V
Drehmoment im optimalen Lastbereich ca. 40 Nm
Geschlossenes Aluminiumgehäuse IP65

Auchmit Flansch zur Bremsscheibenbefestigung
Breitreifen 8' mit Schlauch montierbar

 Kennlinie 36V  Kennlinie 48V zu diesem Motor

Typ SYM-36-25SF

Motor mit Steckachsenmontage für Schubkarren uä.

Leistung (S1)250 W 36V (Verwendbar von 24-48V)
Drehzahl unter Last: 6,9 rpm/V - 250 U/min bei 36V
Drehmoment im optimalen Lastbereich ca 17 Nm

8' Felgendurchmesser für Reifenmontage mit Schlauch
Spritzguss-Alugehäuse IP65

Einbau mit Steckachse und Drehmomentensicherung



Typ SYM-36-80SB

Starker Motor mit Felge

Leistung (S1) 1kW 48V (Verwendbar von 36-100V)
Gabelbreite 183mm, Felgenbreite 54mm, Motorbreite 100mm
mit Bremsscheibe mit 180 mm Durchmesser

10' Felgendurchmesser für Reifenmontage
Spritzguss-Alugehäuse IP65

für Motorroller, Scooter uä. Auch mit Trommelbremse lieferbar.

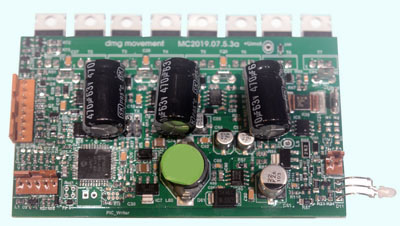

Steuerelektronik für Motoren bis 350W - MC 5.3P

Betriebsspannungsbereich 18 bis 60V (100V auf Wunsch)
mit elektronischem Einschalter
maximaler Strom voreingestellt 17 A
Tachoimpulsausgang als 'open Collector'
Betriebsspannungs- bzw. Batterieüberwachung

vorwärts und rückwärts Betrieb mit Verriegelung
Block oder Sinuskommutierung wählbar
Ansteuerung mit Steuerspannung 1-4V (0-10V möglich)
Standbremse (Wegrollschutz)
Einstellung von Parametern und Softwareupdate über Serielle Schnittstelle(TTL)
(Adapterkabel für RS232 und USB erhältlich)

optional sind möglich:
- steuerbare Motorbremse mit Recouperation (nur bei Akkubetrieb)
- Ansteuerung einer Magnetbremse (am oder im Motor)
- Serielle Schnittstelle (TTL, RS232)

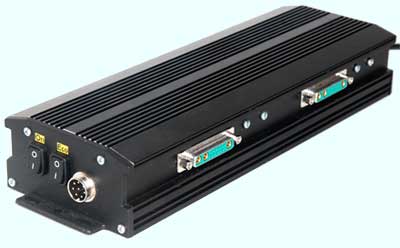

Steuerelektronik für Motoren bis 1kW - PMC 6.8P

Betriebsspannungsbereich 18 bis 60V (100V auf Wunsch)
mit elektronischem Einschalter
maximaler Strom umschaltbar 18 und 36 A
andere Werte auf Wunsch möglich (max 50A)
Tachoimpulsausgang als 'open Collector'
Betriebsspannungs- bzw. Batterieüberwachung

vorwärts und rückwärts Betrieb mit Verriegelung
Block oder Sinuskommutierung wählbar
Ansteuerung mit Steuerspannung 1-4V (0-10V möglich)
Standbremse (Wegrollschutz)
Einstellung von Parametern und Softwareupdate über Serielle Schnittstelle(TTL)
(Adapterkabel für RS232 und USB erhältlich)

optional sind möglich:
- steuerbare Motorbremse mit Recouperation (nur bei Akkubetrieb)
- Serielle Schnittstelle (TTL, RS232)



Steuerelektronik für 2 Motoren(2x800W) - PDMC 7.2

Betriebsspannungsbereich 18 bis 60V
mit elektronischem Einschalter
maximaler Strom für jeden Motor umschaltbar 18 und 36 A
Betriebsspannungs- bzw. Batterieüberwachung

vorwärts und rückwärts Fahrt mit wählbaren max. Drehzahlen
Ansteuerung mit Steuerspannung 1-4V (0-10V optional möglich)
steuerbare Motorbremse mit Recouperation (nur bei Batteriebetrieb)
optional Standbremse (Wegrollschutz), LED-Akkukontrolle
Varianten für Stromsteuerung(Mopedbetrieb), optional mit Tempomat
oder Drehzahlregelung (einsellbare konstante Drehzahl)
Die Drehrichtungen der Motoren können gleich oder gegenläufig programmiert werden



Individuelle Anpassungen der mechanischen Ausführung oder der Ansteuerelektronik sind möglich,
ausführlicheres bitte Anfragen.    Mail an dmg movement info@dmg-movement.de
